Requisitos técnicos para cables solares en aplicaciones fotovoltaicas flotantes: estándares, pruebas y desafíos

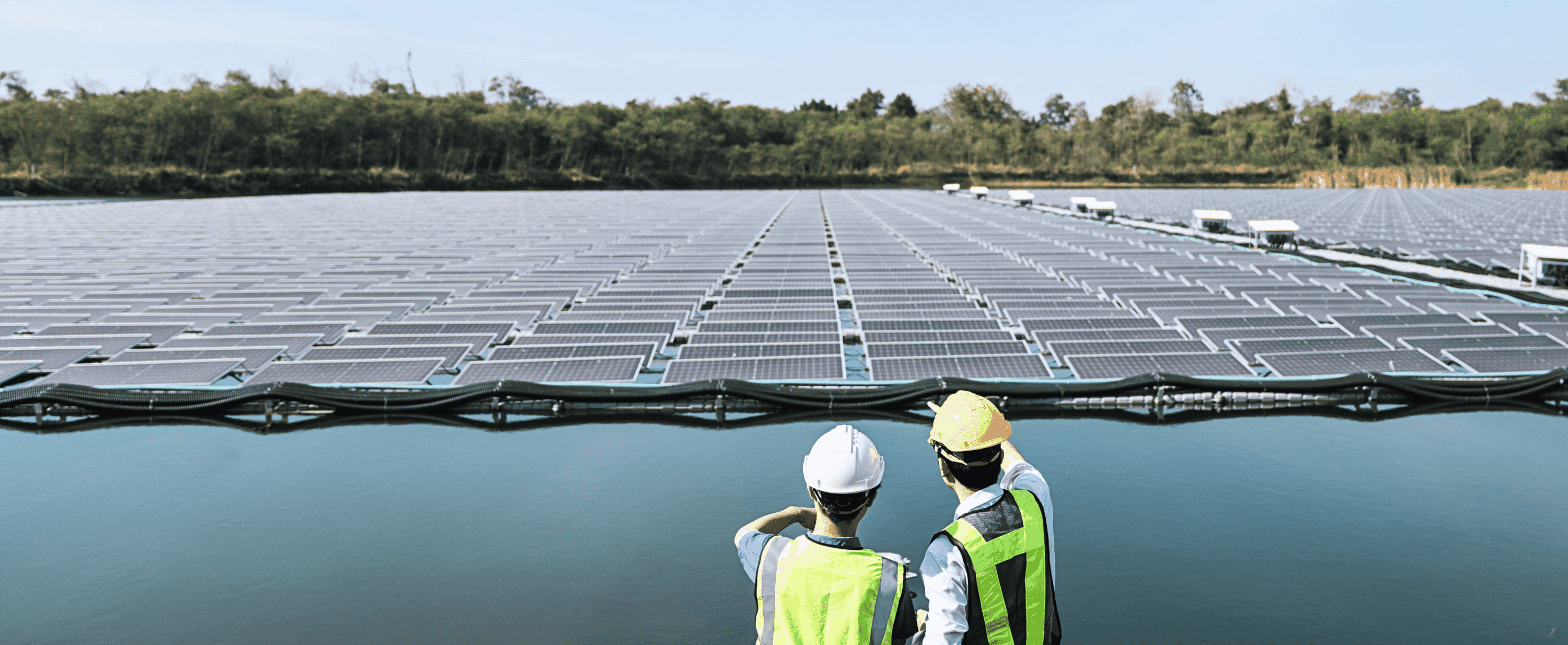

Los sistemas fotovoltaicos flotantes, es decir, los sistemas solares que se instalan sobre superficies de agua, están adquiriendo cada vez más importancia. No sólo ofrecen una solución para el uso del suelo, sino que también permiten una producción de energía más eficiente, ya que la refrigeración que proporciona el agua aumenta el rendimiento de los módulos solares. Pero las condiciones específicas del agua exigen mucho a los componentes técnicos, especialmente al cableado.
Special requirements for solar cables in floating PV applications
Los cables solares utilizados en sistemas fotovoltaicos flotantes deben soportar diversas condiciones. Estas condiciones vienen determinadas en gran medida por la instalación sobre el agua y difieren significativamente de los requisitos para los cables en proyectos solares en tierra.
Protección contra la humedad y la corrosión
Los cables de los sistemas fotovoltaicos flotantes están expuestos a un contacto constante con el agua. La humedad es un factor de riesgo clave que ataca a los cables y su aislamiento. Para garantizar la confiabilidad a largo plazo, los cables deben ser resistentes a la corrosión, especialmente la capa exterior de los cables. De lo contrario, las influencias químicas como sales, minerales y otros componentes del agua podrían dañar los cables.
Cargas mecánicas y flexibilidad
Los movimientos ondulatorios, las fluctuaciones de temperatura y la vibración constante de los módulos pueden provocar cargas mecánicas. Los cables deben ser lo suficientemente robustos y flexibles para soportar el entorno dinámico del agua. Esto requiere materiales y procesos de fabricación especiales.
Radiación UV y resistencia a la intemperie
Además, los cables solares en sistemas fotovoltaicos flotantes también están expuestos a una intensa radiación UV. Por lo tanto, los cables deben estar equipados con un aislamiento que no sólo sea resistente a los rayos UV, sino también a otras condiciones climáticas como la lluvia, la nieve y las temperaturas extremas.
Standards and tests: Guarantees for safety and reliability
Se requieren normas y procedimientos de prueba específicos para el funcionamiento seguro y duradero de los sistemas fotovoltaicos flotantes. Esto garantiza que los cables funcionen de forma fiable en las especiales condiciones ambientales del agua.
Estándares de resistencia a la corrosión
Los cables de los sistemas fotovoltaicos flotantes son particularmente susceptibles a la corrosión debido al contacto constante con el agua. Una norma relevante a este respecto es , que establece requisitos para . Esta norma define cómo se diseñar y probar los cables para uso en sistemas fotovoltaicos para garantizar a la corrosión y . Garantiza que los cables funcionen de forma fiable en condiciones extremas, como las que se encuentran en los sistemas fotovoltaicos flotantes debido a la humedad y el agua salada.
Pruebas de resistencia a los rayos UV
Los cables de los sistemas fotovoltaicos flotantes están expuestos a una amplia gama de condiciones climáticas, incluida una intensa radiación UV . Para probar la resistencia a los efectos nocivos de la radiación UV, es relevante la norma IEC 62930 , que describe los requisitos de los cables fotovoltaicos con respecto a su resistencia ambiental . Esta prueba es esencial porque los cables están expuestos tanto a la radiación UV directa como a la radiación indirecta causada por el reflejo del agua. La norma exige que los cables se diseñen de manera que no sufran daños o degradación importantes durante una exposición prolongada a los rayos UV que puedan comprometer su seguridad o sus propiedades eléctricas. Esto incluye prevenir agrietamiento , fragilidad o la pérdida de aislamiento debido a la exposición a los rayos UV.
Prueba de las propiedades mecánicas
Los sistemas fotovoltaicos flotantes están expuestos a cargas mecánicas particulares, en particular debido a los movimientos de las olas y fluctuaciones de temperatura . Para garantizar que los cables puedan soportar estas condiciones, es importante la certificación TÜV 2 Pfg 2750/09.2020 . Esta norma incluye ensayos de resistencia al fuego , resistencia mecánica y carga de tracción . Garantiza que los cables de los sistemas fotovoltaicos flotantes no fallen incluso bajo movimientos extremos y tensiones mecánicas.
En Norteamérica, UL44 es un estándar importante para cables. Especifica requisitos para la construcción, aislamiento y resistencia mecánica de los cables que garantizan que los cables funcionen de manera confiable bajo diversas cargas.
Normas de seguridad y contra incendios
Otro factor de seguridad crucial para los sistemas fotovoltaicos flotantes es la resistencia al fuego . Las normas IEC 61439-1 y IEC 61439-2 tratan los requisitos para aparamenta de baja tensión y cuadros de distribución . Contienen requisitos de prueba para garantizar la de estos , particularmente en lo que respecta a . El ya estándar 2 Pfg , desarrollado específicamente para aplicaciones fotovoltaicas flotantes, que los cables mantengan su seguridad contra incendios incluso bajo temperaturas extremas y bajo la luz solar directa conserven sus propiedades eléctricas. Para ello incluye ensayos de resistencia al fuego de los cables con el fin de minimizar posibles riesgos de incendio.
Los estándares UL1581 y UL2556 son importantes para el mercado norteamericano. UL1581 es un estándar de prueba y certificación para cables y alambres en una variedad de aplicaciones, incluidos los sistemas fotovoltaicos. Incluye una serie de pruebas de , y resistencia para que los cables puedan soportar incluso demandas extremas. El estándar UL2556 , desarrollado específicamente para cables en sistemas fotovoltaicos , garantiza que estos cables funcionen de forma segura y confiable en condiciones ambientales extremas.
Challenges in installing solar cable
Además de los requisitos y estándares técnicos, se deben tener en cuenta otros desafíos al instalar cables solares para sistemas fotovoltaicos flotantes:
Fiabilidad a largo plazo en condiciones extremas Condiciones: Los sistemas fotovoltaicos flotantes son de difícil acceso y el mantenimiento de los cables es aún más complicado en el agua. Para minimizar el tiempo de inactividad y las costosas reparaciones, los cables deben ser duraderos, fiables y de bajo mantenimiento.
Instalación sencilla y gestión de cables robusta: Para facilitar la instalación y maximizar la eficiencia del sistema, los cables y las conexiones deben ser fáciles de manipular e instalar. Las soluciones de gestión de cables, como tambores de cables prefabricados o mazos de cables como solución plug-and-play, permiten una instalación y un mantenimiento sencillos y seguros.
HIS products for floating PV: certified, tested and verified
Para los requisitos especiales de los sistemas fotovoltaicos flotantes, le ofrecemos productos certificados que cumplen con todos los estándares y requisitos de prueba relevantes. Nuestros cables HIKRA ® SOL , mazos de cables HISkon ® y HISbox ® Las String están especialmente diseñadas para las condiciones extremas del agua.
La calidad del producto HIS: certificaciones y estándares
HIKRA ® Cable SOL: Certificación TÜV 2 Pfg 2750
HISkon ® Arneses de cables: EN50618, IEC62930, UL44, UL1581 y UL2556 estandarizados y certificados según TÜV 2 Pfg 2750/09.2020
HISbox ® String Cajas: IEC 61439-1 e IEC 61439-2 estandarizadas
