Combiner Box – sichere DC‑Stringbündelung für Photovoltaikanlagen
Modular
Die HISbox Combiner Box lässt sich projektgenau konfigurieren. Von der Stringanzahl über die Schutztechnik bis zu Zusatzfunktionen wie Fireman Switch oder Monitoring entstehen Lösungen, die exakt zum Anlagenlayout passen.
Sicher
Stringabsicherung, Lasttrennschalter, Überspannungsschutz und zusätzliche Sicherheitsmodule sorgen für ein definiertes, zuverlässiges Abschaltverhalten – sowohl im Normalbetrieb als auch im Service- oder Notfall.
Smart
Integriertes DC‑Monitoring ermöglicht die kontinuierliche Überwachung von Strömen, Spannungen, Temperaturen sowie Zuständen von Schutzgeräten und schafft damit Transparenz und hohe O&M‑Effizienz.
Einsatzbereiche
Für große Solarparks stehen leistungsstarke, konfigurierbare Combiner‑Lösungen zur Verfügung – darunter Multi‑MPPT‑Segmentierungen und High‑Current‑Optionen. Diese sorgen für eine effiziente Stromführung, Schutz und Transparenz in großen Anlagen.
)
Jetzt unsere Combiner-Box-Lösungen für Ihr PV-Projekt anfragen
DC Combiner Boxen – robuste, modulare DC‑Verteiltechnik für Photovoltaikanlagen
HISbox Combiner Boxen bündeln mehrere PV‑Strings, schützen Leitungen und Wechselrichter und bilden die zentrale DC‑Verteilebene moderner Photovoltaikanlagen. Sie sorgen für klare, servicefreundliche Anlagenstrukturen und schaffen eine langlebige, normgerechte DC‑Infrastruktur.
Dank ihres modularen Aufbaus lassen sie sich flexibel an unterschiedliche Projektgrößen und technische Anforderungen anpassen – von Residential‑Dachanlagen über Commercial & Industrial‑Systeme bis hin zu großen Utility‑Scale‑Solarparks.
Die Basiskonfiguration umfasst alle essenziellen Schutz- und Schaltfunktionen und bildet die Grundlage jeder Ausführung. Darüber hinaus können Combiner Boxen durch optionale Funktionsmodule wie Monitoring, Fireman Switch, Multi‑MPPT‑Segmentierung oder Hochstromvarianten erweitert werden.
So entsteht eine leistungsstarke, skalierbare und vollständig mit allen marktführenden Wechselrichtern kompatible Lösung für PV‑Anlagen jeder Größe.
Basiskonfiguration – die Grundlage jeder Combiner Box
Die Basiskonfiguration stellt das Kernsystem jeder HISbox Combiner Box dar. Sie umfasst alle notwendigen Schutz- und Schaltelemente, die für eine sichere DC‑Stringbündelung erforderlich sind. Sie dient als Ausgangspunkt für jede weitere Erweiterung und bildet die technische Basis des gesamten Produktkonzepts.
Bestandteile der Basiskonfiguration:
gPV‑Stringabsicherung zur Vermeidung von Rückströmen

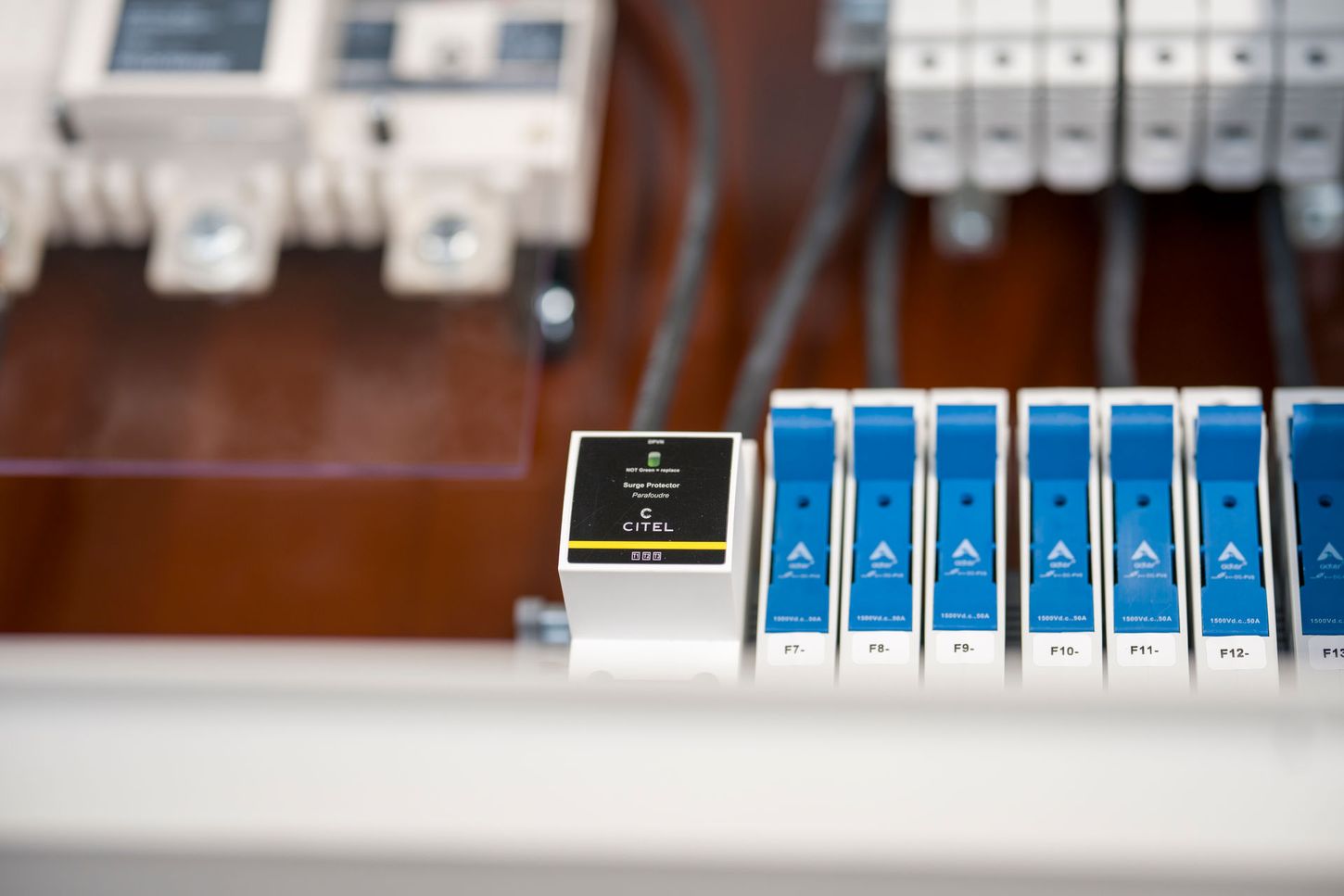

Überspannungsschutz Typ 2+3 oder Typ 1+2+3
Lasttrennschalter für sicheres, lastfreies Abschalten
UV‑beständige Gehäuse aus GRP oder Polycarbonat (IP54–IP65, IK08)
flexible Anschlussoptionen (Kabelverschraubungen, MC4, Flying Leads)
durchgängige Erdungs- und Potentialführung
vollständige Kompatibilität mit allen gängigen Zentralwechselrichtern
Diese Ausstattung definiert die „Combiner Box“ als zuverlässiges Grundprodukt – unabhängig davon, welche Zusatzmodule für ein Projekt erforderlich sind.
Habe Sie Fragen zur Konfiguration? Wir beraten Sie gerne.
Erweiterbare Funktionsmodule
Die folgenden Module lassen sich frei zur Basiskonfiguration kombinieren. Sie erweitern die Combiner Box um Monitoring, Brandschutzfunktionen, Segmentierung oder Hochstromfähigkeit.
Das Monitoringmodul erweitert die Combiner Box um eine detaillierte Überwachung der DC‑Parameter. Durch die präzise Messung von Strömen, Spannungen, Temperaturen und Gerätezuständen lassen sich Abweichungen frühzeitig erkennen. Dies erleichtert die Fehlerdiagnose, ermöglicht datenbasierte Wartung und verbessert die langfristige Ertragsperformance – insbesondere in C&I‑ und Utility‑Scale‑Projekten.
Funktionen:
Hall‑Sensor‑Messung je String
Lichtbogenerkennung
Isolationsüberwachung
Spannungs- und Temperaturüberwachung
SPD‑ und Lasttrennschalter‑Status
LCD‑Display
RS485 Modbus/RTU, optional LoRa / WiFi
)
Sie planen eine PV-Anlage und suchen die passende Combiner-Box-Konfiguration? – Wir finden die optimale Lösung für Ihr Projekt.
Kontakt aufnehmenSicherheit in Combiner Boxen
Die Sicherheit einer Combiner Box ist ein zentraler Faktor für die Stabilität und Betriebssicherheit jeder Photovoltaikanlage. Auf der DC‑Seite liegen dauerhaft hohe Spannungen an, weshalb alle Komponenten auf ein definiertes, zuverlässiges Schutz- und Abschaltverhalten ausgelegt sein müssen. HISbox Combiner Boxen integrieren alle sicherheitsrelevanten Funktionen, die für die Absicherung von PV‑Strings, Leitungen und Wechselrichtern notwendig sind.
Durch hochwertige gPV‑Absicherungen, robuste Lasttrennschalter, Überspannungsschutz und hochwertige Gehäusetechnik werden elektrische Risiken reduziert, Wartung sicherer gestaltet und die Lebensdauer der Anlage erhöht.
Monitoring in Combiner Boxen
Ein zuverlässiges Monitoring in der Combiner Box ist entscheidend, um den Zustand der DC‑Anlage fortlaufend zu bewerten und Leistungsverluste frühzeitig zu erkennen. Besonders in C&I‑ und Utility‑Scale‑Projekten ermöglicht DC‑Monitoring eine aktive, datenbasierte Betriebsführung. Durch die Überwachung von Stringströmen, Spannung, Temperatur und Schutzgeräten lassen sich Abweichungen sofort identifizieren – etwa durch verschmutzte Module, defekte Steckverbindungen oder gealterte Sicherungen.
